От Олег...
К Олег...
Дата 12.03.2013 12:36:32
Рубрики WWII; 1941;

Ах да. Если это инвентарь солдат 1941 года, то скорее всего имеется ввиду...

...дальномер Цейсв или Герца, которые использовались пулеметными расчетами...

Гугль найдет, я полагаю. Хотя в Лемтюжникове их описание есть, выше я ссылку дал.
От Давид ГР
К Олег... (12.03.2013 12:36:32)
Дата 13.03.2013 14:44:09

Re: Ах да.

спасибо
От Олег...
К Давид ГР (13.03.2013 14:44:09)
Дата 13.03.2013 15:26:08

Выглядит он вот так...

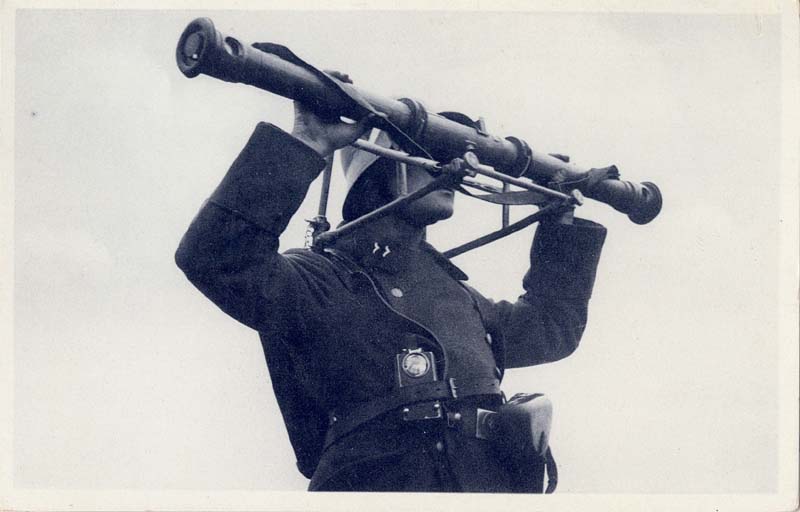

У нас и у немцев были идентичные дальномеры, обоих немецких фирм. Вот немецкий солдат с таким дальномером:

http://www.to-mo.de/luftwaffe/bilder/entfernungsmesser.jpg



Или вот тут вот отснят в подробностях:

http://www.warrelics.eu/forum/field-equipment-accessories-3-reich/em34-rangefinder-used-with-the-mg-34-a-158223/

Только на советском надписи были по-русски, соответственно.

Картинки можно поискать по немецким словам: E-Messer или Entfernungsmesser.
От Давид ГР
К Олег... (13.03.2013 15:26:08)
Дата 14.03.2013 13:44:24

Re: Выглядит он

спасибо... действительно интересно (спасибо за ключевые слова).

я больше асоциировал такую технику дальнометров с артиллерией.

неужели таких приборов было достаточно(или планировалось достаточно) чтобы речь о них шла в книге для пулеметного отделения (около 10 человек)?

небыло ли простого дальнометра о которых могла идти речь... или вы думаете именно о таких висомых, большых трубах тут говорится.

давид
От Олег...
К Давид ГР (14.03.2013 13:44:24)
Дата 14.03.2013 14:51:21

Самый элементарный дальномер встроен в бинокль или оптический прицел...

В бинокле или оптическом прицеле есть шкалы, позволяющие определять дальности до предметов, известной высоты.

Но в данном случае речь идет именно о приборе "дальномер", так? Бинокль никогда дальномером не называли.

Самым простым у нас был инженерный дальномер, но его в пулеметных отделениях не использовали. Он предназначался для других задач, более простых - например, определить ширину реки. Устройство его попроще, но и измеряемые им дальности другие. До километра, максимум.
От Давид ГР
К Олег... (14.03.2013 14:51:21)
Дата 14.03.2013 16:55:40

Re: Самый элементарный

спасибо...

вообще я не припомню и одной фото пулеметчиков с трубой или какой либо другой оптикой кроме бинокля.

к слову, книга о дальнометрах, 1929 год. https://dl.dropbox.com/u/2212766/1%20%D0%B4%D0%B0%D0%BB%D1%8C%D0%BD%D0%BE%D0%BC%D0%B5%D1%82%D1%80%D1%8B%201929.pdf
От Олег...
К Давид ГР (14.03.2013 16:55:40)
Дата 14.03.2013 17:55:59

Re: Самый элементарный

>вообще я не припомню и одной фото пулеметчиков с трубой или какой либо другой оптикой кроме бинокля.

Я думаю, во время войны они не получили массового применения (как и стрельбы из пулеметов в закрытых позиций, на дальние дистанции, по площадям и т.д.), и в итоге были сданы на склады. На складах они попадаются до сих пор.
От Константин Федченко
К Давид ГР (14.03.2013 16:55:40)
Дата 14.03.2013 17:04:22

внимание, большой трафик! (60мб) (-)
От Константин Федченко
К Давид ГР (14.03.2013 13:44:24)
Дата 14.03.2013 14:12:16

Re: Выглядит он

Оптические дальномеры 70-см базы были как раз самыми простыми.
Штаты предусматривали оснащение пулемётного взвода (два станковых пулемета) или взвода 45-мм пушек (две пушки) одним таким дальномером. но не каждого.
Например, штат мотострелкового полка 010/15 танковой дивизии военного времени от 9 июля 1940 г. (36 станковых пулеметов) таких дальномеров почему-то не имеет вовсе. Временный штат стрелкового полка 05/71 мотострелковой дивизии военного времени предусматривает на 36 станковых пулеметов и 6 45-мм пушек 12 дальномеров (3 для взводов ПТО, 9 для взводов пульрот стрелковых батальонов), таким образом пулеметные взводы в составе стрелковых рот дальномерами не комплектовались (как правило, у них цели ближе).

А вот пример более крупного прибора - стереотруба большая (примерно такая
http://images.prom.ua/2610930_w640_h640_logo202.jpg

) - одна на дивизион ПТО моторизованной дивизии (18 45-мм пушек) или на батарею полковых пушек (4 76-мм пушек).

С уважением
От Давид ГР
К Константин Федченко (14.03.2013 14:12:16)
Дата 14.03.2013 16:43:03

Re: Выглядит он

спасибо,
позновательно и можно расширить поиск по ссылкам. очень полезно.

давид
