У меня был похожий аппарат.
http://kefiijrw.com/army/images/image32.jpg

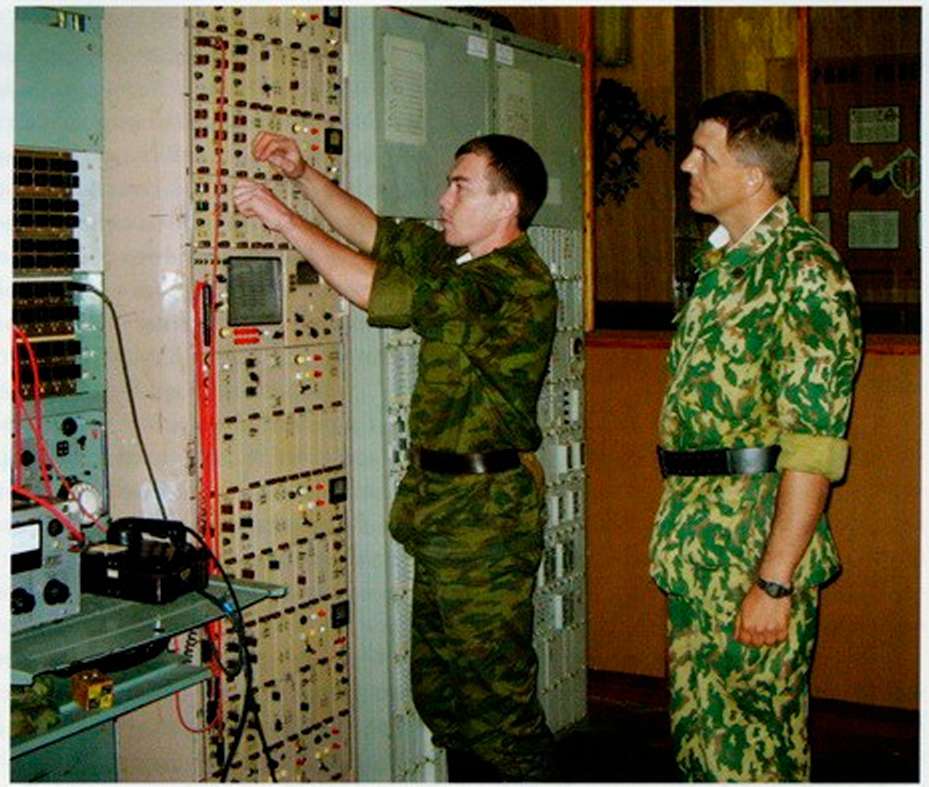

Аппаратура частотного уплотнения медных кабелей. 24 канала 4 проводных делает по 4-м четверкам проводов. Солдат хватается за фишку кабель-аппаратура на модуляторе-демодуляторе, под фишкой крутилка регулирования усиления канала, рядом висят два двухпроводных шнура контроля, один на передачу другой на прием. В середине табло сигнализации наличия тональных частот и работоспособности НУПов. Производство 1975 года, транзисторная, стабилизация частот кварцевая, кварцы в пенопластовых термостатах. Дальность работы где-то 160 км с двумя НУПами. Стимпанк почти.
Справа от стойки похоже вводные устройства, а слева коммутатор на окошках и с одним импульсным номеронабирателем.
В общем место на свалке. В дневнике пишется, что солдат морзянке учили.
